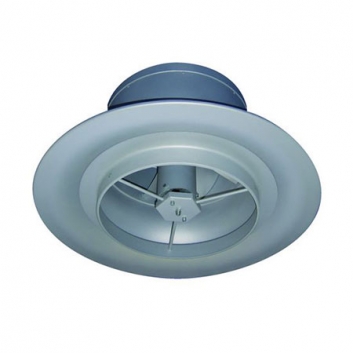

可變旋流風口（帶導環）DD-VL
-
產品簡介：
安裝在與天花板齊平或高大廳內自由懸掛，特別適用熱負荷波動大，高聲學需求的地方。 風口由一個帶有成型出口的圓形外殼和內置旋流葉片。垂直移動安裝在葉片下的導向環。如果導向環向下移動，部分供風沿彎曲出口滑行并水平流出（柯恩達效應）; 垂直穿透深度減小;當導向環在底部位置，供風以水平方向送風。供風方向?qū)?yīng)于供冷模式。 導向環處于其最高位置且碰觸到出風口防止了柯恩達效應，旋流的高湍流射流垂直送風。送風方向?qū)?yīng)加熱模式。 由于旋流葉片良好的空氣動力特性，聲功率級較低。
樣本下載
產品介紹
安裝在與天花板齊平或高大廳內自由懸掛，特別適用熱負荷波動大，高聲學需求的地方。
風口由一個帶有成型出口的圓形外殼和內置旋流葉片。垂直移動安裝在葉片下的導向環。如果導向環向下移動，部分供風沿彎曲出口滑行并水平流出（柯恩達效應）; 垂直穿透深度減小;當導向環在底部位置，供風以水平方向送風。供風方向?qū)?yīng)于供冷模式。
導向環處于其最高位置且碰觸到出風口防止了柯恩達效應，旋流的高湍流射流垂直送風。送風方向?qū)?yīng)加熱模式。
由于旋流葉片良好的空氣動力特性，聲功率級較低。
特點
?排放方向可從水平方向調整到垂直方向，手動或用伺服電機調整
?徑向射流擴散，紊流混合通風
?垂直排風方向的加熱時間更短
?與螺旋風管或靜壓箱連接
?低聲功率級
?噴氣穿透深度適合于房間高度和熱負荷
?整個房間的溫度和濕度均勻分布
帶導環出口的排放高度:3 - 12米，帶射流矯直機出口的排放高度:最好3 - 28米
?最大溫差送風至回風:
冷卻時- 10k；
加熱時+ 15k，帶導環；
加熱時+ 20k，使用射流矯直器
?重量輕，主要部件由鋁制成
?加速升溫
?可以商業和工業應用
技術規格
? 風量范圍：170-2500 l/s
? 風量范圍：170-2500 l/s
600-9000 m3/h
? 常規尺寸： DN315,400,630
? 排放高度：3-10m
? 最大溫差（供風-室內風）
-10K 制冷
+15K 制熱
如需了解詳情，請電話聯系咨詢：0519-87877718
